高流速・高効率抽出塔(WINTRAY®

WINTRAY

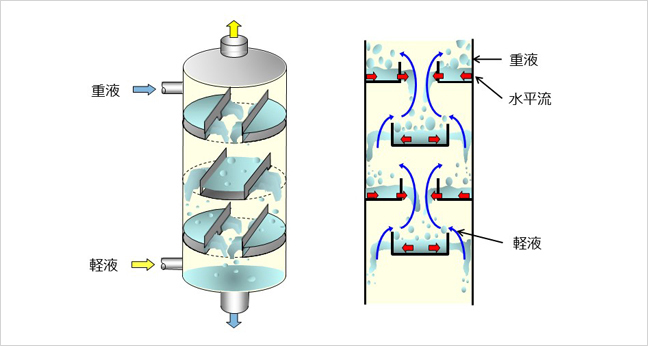

WINTRAY®液液接触塔は高体積流束、高効率かつ安価であり、有機化合物、無機化合物、非鉄金属の抽出、反応抽出などのあらゆる液液接触系に適用できます。本抽出塔は開口部つきの垂直板を備えた2種類の棚板(WINTRAY®)を交互に組み合わせ、棚板上に累積した分散相(下の概念図では重液が分散相)を開口部からスレート状に流出させて、分散液滴を生成させます。生成した分散液滴は既存の抽出塔のものより大きいうえ、液滴の分散に至るまでの分散相スレートは変形運動を繰り返し、物資移動を促進させます。その結果、本抽出塔は[1]高体積流束、[2]高効率、[3]汚れに強い、という3つの特長を持ちます。特に体積流束(単位断面積当りの処理量)は代表的な抽出塔である多孔板塔や攪拌型抽出塔の2~5倍に達します。

特長

  • 既往抽出塔に比べ2~5倍の高処理量を達成できます。
  • 抽出効率を高くできます。
  • 運転範囲を広くとることができます。
  • 界面浮遊物(SCUM)や汚れに強い構造です。
  • 重合成分による閉塞トラブルを回避できます。
  • 構造が簡単で保守が容易です。

適用

  • 液液抽出、液液反応抽出操作全般
    • 熱分解ガソリン、石炭粗軽油からの芳香族の抽出
    • 反応液、水溶液からの有機化合物あるいは無機化合物の抽出
    • 混合物中の目的成分の液液反応抽出除去
    • 低濃度非鉄金属(ウラン、コバルト、銀など)水溶液からの非鉄金属の抽出
    • 藻類水溶液からのオイルの抽出
  • 既設塔の能力強化
    • 多孔板塔、充填塔、撹拌型抽出塔(RDC(回転円板抽出塔)、ARDC(偏心式回転円板抽出塔)、Oldshue-Rushton塔)のトレイ・インターナル交換による能力増強
  • プロセス性能強化

実績

  • 国内A社向け有機化合物抽出装置(4基)
  • 国内B社向け芳香族抽出装置(1基)
  • 国内C社向け芳香族抽出装置改造(1基)
  • 国内D社向け有機化合物抽出装置改造(1基)
  • 国内E社向け有機化合物抽出装置(2基)
  • 国内F社向け液液反応抽出装置改造(1基)
  • 国内L社向け無機化合物抽出装置改造(1基)
  • 海外G社向け有機化合物抽出装置(1基)
  • 海外H社向け有機化合物抽出装置(2基)
  • 海外I社向け有機化合物抽出装置(2基)
  • 海外J社向け有機化合物抽出装置(1基)
  • 海外K社向け有機化合物抽出装置(2基)

受賞

  • 化学工学会技術賞(2006年)
  • 分離技術会技術賞(2005年)
